銀修飾多壁碳納米管對LED封裝改善作用-深圳市福英達

2023-04-09

深圳市福英達

銀修飾多壁碳納米管對LED封裝改善作用-深圳市福英達



由于電子封裝界對焊料強度和熱可靠性提出了越來越高的要求,不少焊料從業人員將目光投入了改善錫膏綜合性能中來。納米材料以其優秀的物理化學性質一直以來都受到人們的關注,將納米材料應用到錫膏中被視作改善錫膏特性的重點。碳納米管(CNT)因其優異的柔韌性,熱導率和電導率得到了許多研究人員的注意。



盡管對于CNT的研究很多,但是將CNT與錫膏結合起來則是一個新穎的話題。為了探究CNT對錫膏特性的影響,Park等人制備了10-20nm銀修飾多壁碳納米管(Ag-MWCNT),并將Ag-MWCNT摻雜到Sn42Bi58錫膏中。最后驗證該納米復合錫膏對LED封裝可靠性的影響。

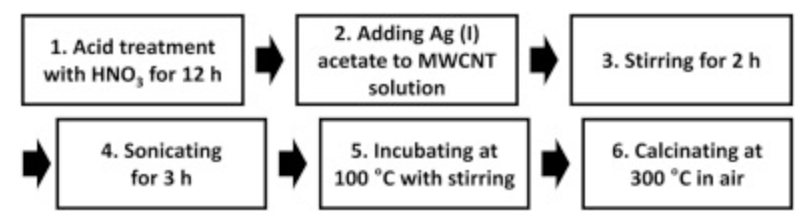

 Ag-MWCNT制備流程

圖1. Ag-MWCNT制備流程。

1. 焊接過程

摻雜Ag-MWCNT的Sn42Bi58錫膏被沉積到Al金屬PCB的Cu焊盤。然后在190℃下通過熱壓方式將GaN型ENIG-LED芯片鍵合到了Cu焊盤上。


2. 實驗結果

由于Sn42Bi52錫膏含有大量的Bi原子,因此在回流后會形成富錫相和富鉍相。隨著Cu焊盤原子的擴散,焊料和焊盤界面處會形成Cu6Sn5 IMC。在ENIG表面處理的LED芯片和焊料一側則會由于Ni的擴散形成(Cu,Ni)3Sn4 IMC。

2.1 IMC厚度

IMC厚度是判斷焊盤可靠性的重要指標。焊料層和LED芯片界面處的IMC厚度會隨著老化時間增加而增加。不同Ag-MWCNT添加量會造成不同的IMC厚度。當Ag-MWCNT添加量為0.3wt%時,老化1000小時后的IMC厚度最?。▓D2a)。類似的,Ag-MWCNT也能有效減少焊盤一側的IMC的厚度(圖2b)。

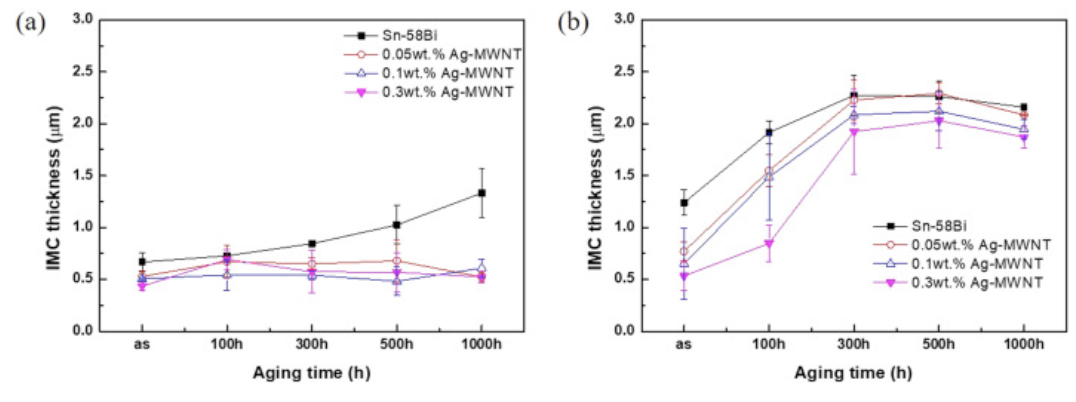

85℃老化后IMC厚度。a: 倒裝LED芯片側, b:焊盤一側

圖2. 85℃老化后IMC厚度。a: 倒裝LED芯片側, b:焊盤一側。

2.2 鍵合強度

盡管在老化過程中焊點鍵合強度基本在減小,但與普通Sn42Bi52錫膏相比,添加了0.05wt%和0.1wt%Ag-MWCNT的Sn42Bi58焊點的鍵合強度更強,這得益于Ag-MWCNT在焊料基體中分散并起到焊點增強作用。不同的是,添加0.3wt%S Ag-MWCNT的Sn42Bi58焊點老化后鍵合強度反而最低,這是因?yàn)檫^(guò)量的Ag-MWCNT會在焊料基體中團聚。

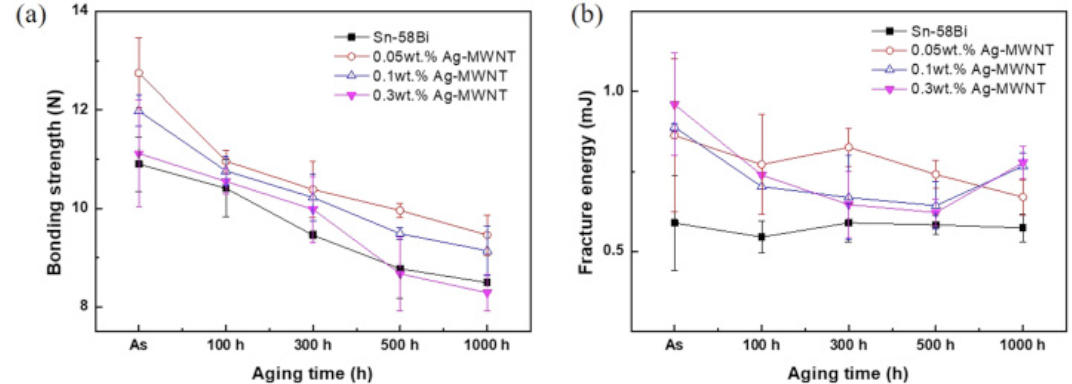

85℃老化后焊點鍵合強度

圖3. 85℃老化后焊點鍵合強度。a: 倒裝LED芯片側, b:焊盤一側。

2.3 LED芯片溫度分布

在老化過程中,使用普通的Sn42Bi58錫膏的LED芯片內部溫度逐漸升高。更高的溫度意味著熱應力的增加,這不利于焊點的壽命。添加了0.05wt%Ag-MWCNTSn42Bi58焊點老化1000小時候后的內部溫度是最低的,大約比普通Sn42Bi58焊點低10°C。但是,過多的Ag-MWCNT添加量由于團聚現象使得焊點內部溫度較高,0.3%添加量的錫膏與普通Sn42Bi58錫膏的內部溫度已經較為接近。

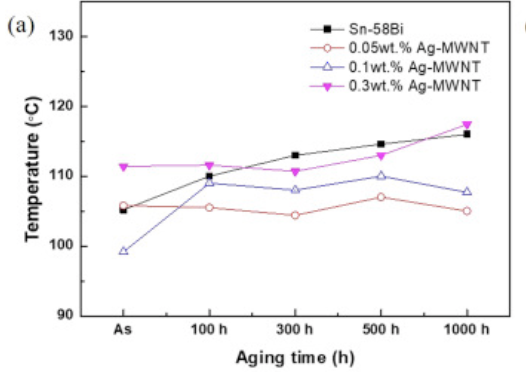

LED芯片溫度
圖3. LED芯片溫度。


3 福英達納米復合錫膏

納米、微米材料的添加會對錫膏造成多方面的影響,而這需要大量的研究工作。福英達公司有多年微納米材料增強錫膏的研究經驗,研發了一種微納米材料復合錫膏,即在Sn42Bi58錫膏導電基礎上進行微納米增強,更好地保證了合金組分平衡、減緩富鉍相的生成,提高了低溫錫膏機械性能和抗老化性能。歡迎與我們聯系了解更多產品信息。


4. 參考文獻

Park, B.G., Myung, W.R., Lee, C.J. & Jung, S.B. (2020). Mechanical, electrical, and thermal reliability of Sn-58wt.%Bi solder joints with Ag-decorated MWCNT for LED package component during aging treatment. Composites Part B: Engineering, vol.182.
