在電子制造中，（Open Circuit）是一個常見問題，它會導致電路中的電流無法流通，從而影響整個電子產品的功能。針對開路原因及其改進建議，我們可以進一步細化和擴展這些內容。
產生原因及詳細分析
1.1 引腳共面性引起的開路
共面性問題：元器件的引腳在高度上可能存在微小差異（如QFP引腳±25μm），這種差異在焊接過程中可能導致某些引腳未能與焊料充分接觸。
焊膏厚度：焊膏印刷的厚度同樣影響焊點質量。過薄的焊膏可能無法覆蓋所有引腳，而過厚的焊膏則可能引發其他問題（如橋連）。
解決方案：除了減少引腳的非共面性和調整焊膏厚度外，還可以考慮使用具有更好共面性的元器件，或采用先進的焊接技術（如激光焊接）來確保焊點質量。

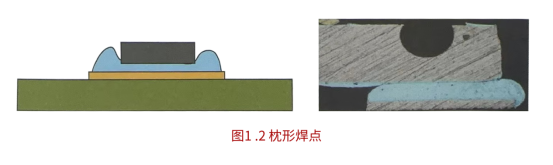

1.2 引腳氧化引起的枕形焊點
氧化層：引腳表面的氧化層會阻止焊料與引腳之間的潤濕，導致焊點不良。
解決方法：
預處理：在焊接前對引腳/焊盤進行清洗或去氧化處理。
使用高活性焊料：選擇具有更高活性的焊料，以提高潤濕性。
控制焊接環境：保持焊接區域的清潔和干燥，采用惰性氣體氛圍，減少氧化可能。
1.3 其他開路原因

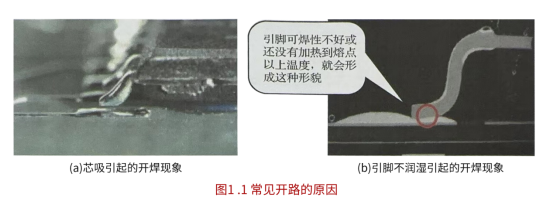

立碑和芯吸：這些現象可能導致焊點形狀不規則，影響電氣連接。
放置對準：元器件或印制板放置不準確也會導致開路。
翹曲：印制板或元器件的翹曲可能使焊點受到應力，從而引發開路。
解決方案：
優化焊接工藝，減少立碑和芯吸的發生。
提高自動化貼裝設備的精度，確保元器件放置準確。
設計時考慮印制板和元器件的翹曲問題，采取適當?shù)募庸檀胧?br/>
改善及優化措施的詳細實施
(1) 參考解決潤濕不良、立碑和芯吸的辦法
潤濕不良：采用前面提到的清洗、去氧化、使用活性焊料等方法。
立碑：調整焊接參數（如預熱溫度、焊接時間）、優化焊盤設計、使用助焊劑等。
芯吸：控制焊接過程中的氣體流動、使用合適的焊料配方等。
(2) 使元器件加固或避免局部化的加熱
加固：在焊接前對元器件進行加固處理，以減少焊接過程中的移動和變形。
均勻加熱：優化加熱設備，確保焊接過程中熱量分布均勻，避免局部過熱。
(3) 提高貼片對準度
高精度設備：采用更高精度的自動化貼裝設備。
視覺檢測系統：在貼裝過程中引入視覺檢測系統，實時監控元器件位置并進行調整。
(4) 減少印制板與元器件之間的溫度梯度
預熱：在焊接前對印制板和元器件進行預熱，使它們達到相近的溫度。
優化加熱曲線：根據印制板和元器件的材料特性，設計合理的加熱曲線，以減少溫度梯度。
(5) HASL印制板時避免形成過多的金屬間化合物
控制鍍層厚度：在HASL（熱風整平）過程中控制鍍層厚度，避免過厚導致金屬間化合物過多。
選擇合適材料：選擇不易形成金屬間化合物的鍍層材料。
后處理：在焊接后進行適當?shù)暮筇幚?，以去除多余的金屬間化合物或改善焊點質量。
-未完待續-
