什么是拉尖/狗耳朵？
“拉尖”或“狗耳朵”現象是在電子制造過程中，特別是在印刷電路板（PCB）上的焊膏印刷階段，經常遇到的一種不良圖形形態。這個現象通常發生在細間距的封裝，如QFP（四方扁平封裝）和BGA（球柵陣列封裝）的焊盤印刷過程中。

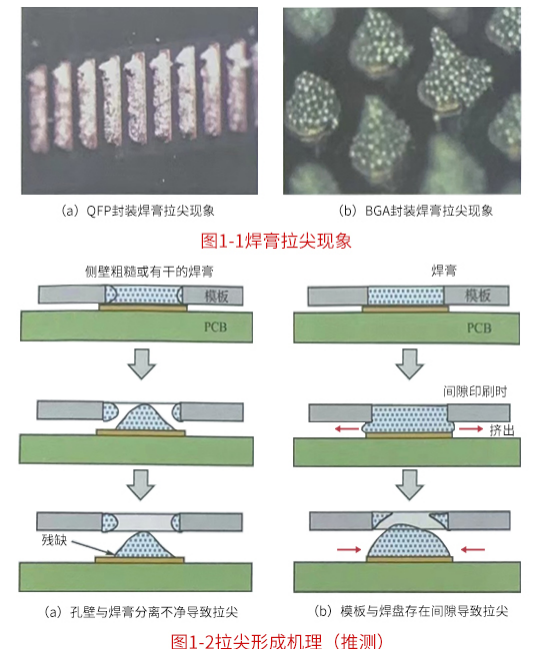

當焊膏通過模板上的小孔（這些小孔與PCB上的焊盤相對應）被印刷到PCB上時，如果模板與PCB之間的接觸不完美，或者模板的孔壁過于粗糙，焊膏在離開模板孔的瞬間可能會被拉伸或形成不規則的形狀。這種被拉長的焊膏形狀，特別是當它們呈現出類似狗耳朵的尖角時，就被稱為“拉尖”或“狗耳朵”。最常見的原因就是孔壁粗糙，形成機理如圖1-1(a)所示。對于 0.4mm 間距的 BGA，模板開口尺寸只有0.25mm，孔壁效應突出，本身轉移效果不好，如果印刷時模板與焊盤之間有間隙，就可能出現拉尖現象，如圖1-1(b)所示。其形成機理如圖 1-2(b)所示。
圖源自：（SMT工藝不良與組裝可靠性書籍）
這些拉尖或狗耳朵狀的焊膏不僅影響產品的外觀，還可能對后續的SPI（自動光學檢測）過程造成干擾，因為SPI設備可能會將這些額外的焊膏量誤認為是合格的焊膏量，從而給出錯誤的檢測結果。
為了避免或減少拉尖/狗耳朵現象的發生，制造商需要采取一系列的措施，包括提高模板的制造質量（如減少孔壁的粗糙度），優化印刷參數（如印刷速度、壓力等），以及確保模板與PCB之間的緊密接觸。此外，定期維護和校準SPI設備也是非常重要的，以確保其能夠準確、可靠地檢測焊膏的印刷質量。
-未完待續-
